結構特點與工作原理
-
動力與定位：采用氣動馬達驅動液壓泵作為動力源，通過多路閥集中控制各執行油缸，實現鉆架的機械化定位與固定。關鍵定位油缸配備液壓鎖，結合高剛性動臂與平行移動機構，旨在提升作業時的定位精度與穩定性。
-
推進與適應：采用油缸-鋼絲繩推進結構，推進力可根據工況需要進行調節，以適配不同巖層的鉆孔需求。該結構設計有助于實現穩定的拔釬動作并提供充足的推進動力。
-
設計與維護：通過優化設計精簡氣動馬達的使用數量，有助于降低整機運行噪音。關鍵部件采用標準化設計，便于維護時的檢查與更換。
產品概述
本豎井鉆機專為大直徑、多巖層條件下的豎井鉆鑿作業設計。其采用以壓縮空氣為動力、液壓傳動的全機械化方案，完成鉆架的定位、固定與推進作業，操作直接、控制集中。
主要特點
-
長行程與高精度設計：配備長行程推進機構與平行移動機構，旨在提升炮孔定位精度與單次鉆進效率，減少輔助作業時間。在特定工況與對比條件下，可有助于工作效率的提升。
-
自適應推進：推進力可調的設計，使設備能更好地適應不同硬度巖層的鉆進要求，兼顧拔釬過程穩定與推進動力輸出。
-
可靠結構與易維護性：關鍵部件的液壓鎖與高剛性設計，致力于提高設備在長期重載作業下的定位保持能力與結構耐久性。優化的氣動布局與部件標準化設計，旨在降低運行噪音并簡化維護流程。
-

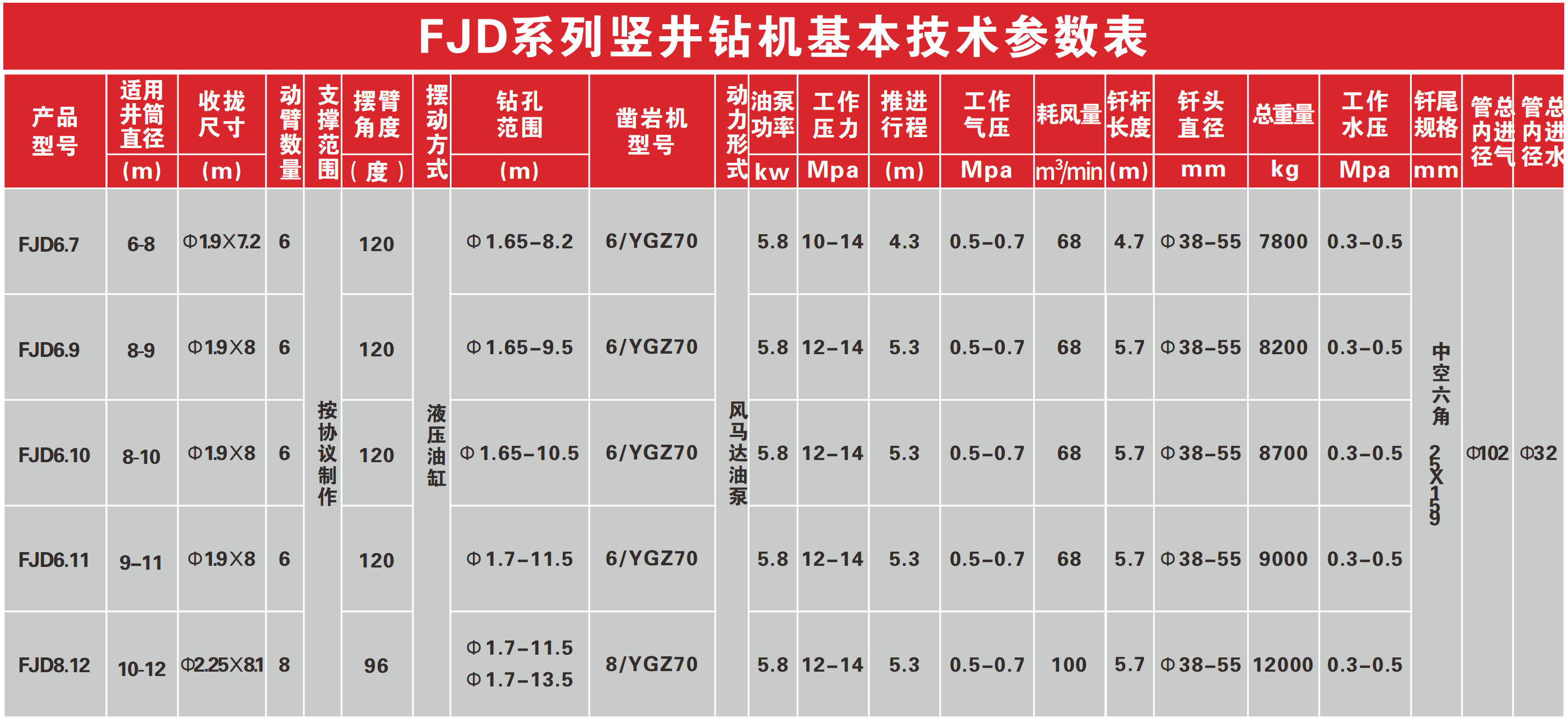

廣泛的井徑適應性：設備具備較寬的井徑適配能力，可滿足多種規格豎井建設的施工需求，具體適用范圍請參考技術參數表。
